Wide Tuning Range GaAs Varactor Diodes:
- Hyperabrupt Varactor with Low Fringe Capacitance
- Wide Capacitance Tuning Ratio

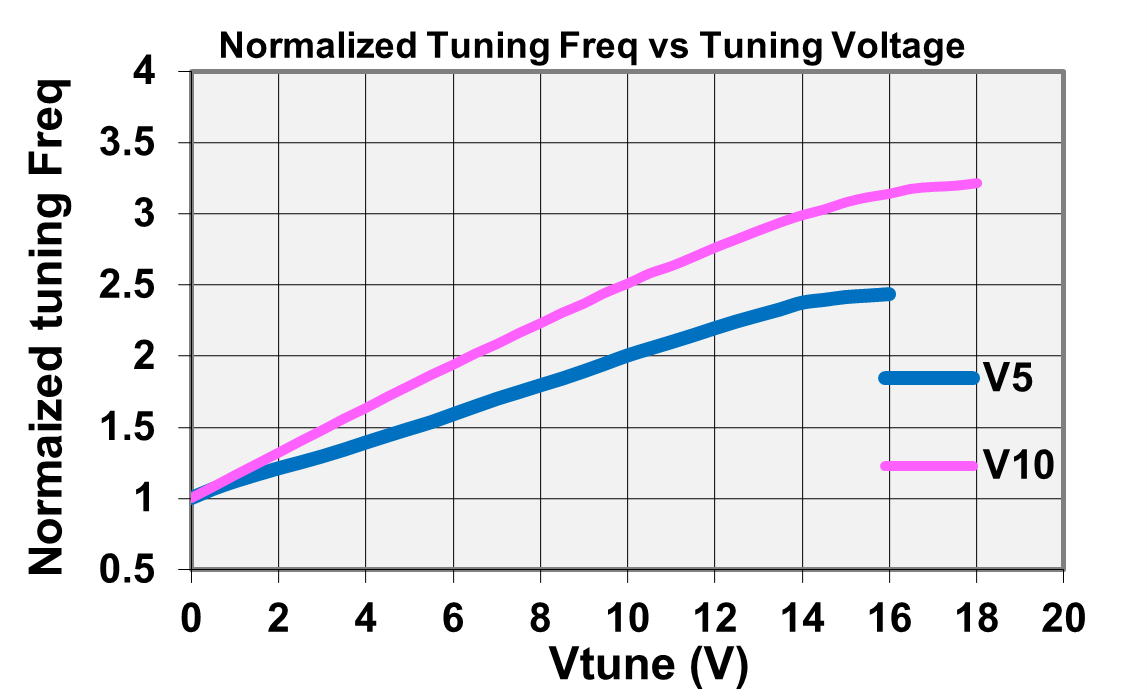

- High Frequency Tuning Linearity
- Custom Varactor Development
- Meets or Exceeds Most Environmental Test Requirements
Applications:
- 5G mmW Beam Forming Array
- Wide Tuning Range VCO
- Wide Range Tunable Filters
Process Features:
- High Quality Factor and Low Parasitic
- Minimum Capacitance as low as 25fF
- MMIC-Compatible Process with Backside Via Option
- Custom Design Varactor Size
- Flip Chip Available
Typical Parametric Data:
| Parameter | Unit | D5 | D10 |
|---|---|---|---|
| Cmax/Cmin | 5.1 : 1 | 10.0 : 1 | |
| Max Vtune | V | 16 | 17 |
| Varactor BV | V | 29 | 21 |
| Frequency Tuning Range | Octave | >1 | >1.6 |
| Typical Leakage Current @16V | nA | <30 | <30 |
